科技创新
TECHNOLOGICAL INNOVATIO
彩色沥青工艺
发布时间：
2008-11-24 08:41
来源：
彩色沥青混凝土工艺
彩色沥青混凝土工艺
拌和与施工工艺：
（1）混合料拌和。彩色沥青混合料与普通沥青混合料拌和基本相似，但应着重注意以下事项：
1）拌和前，应将搅拌站的拌和缸和沥青输送管道、运输车、施工机械设备等清洗干净；
2）原材料性能应稳定、使生产目标配合比能大限度地接近设计配合比；
3）由于色粉比重大，在混合料中具有着色、分散、吸附、稳定、增粘的作用，添加时需考虑其对环境的影响，生产前应根据目标配合比计算出每盘混合料色粉用量，用聚乙稀塑料袋装好，拌和中3人工辅助加入；
4）拌和温度应控制在160℃-170℃，拌和时间比普通沥青混合料多10 s,出料应及时检查粒料和颜色是否均匀。

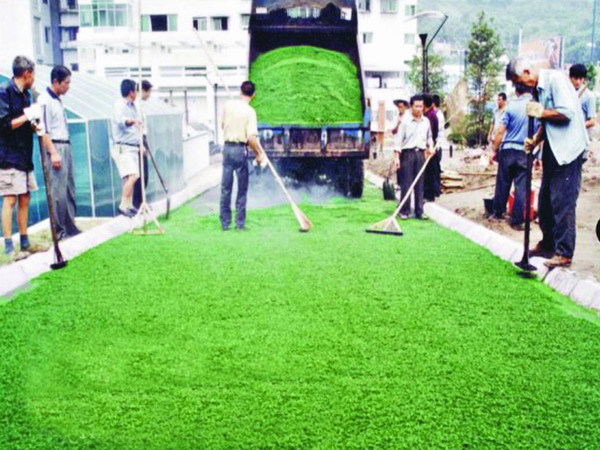

（2）混合料摊铺。
1）彩色沥青混合料与普通沥青混合料摊铺各道工序基本相同；
2）为提高界面粘结力和减少雨水渗到路面解决结构，摊铺前基层应清扫干净，喷洒乳化沥青，其用量为0.3-0.5kg/m2；3）开始摊铺时工期安排，考虑到混合料的生产、运输、摊铺和碾压能力，将摊铺机的工作速度严格控制在2.0-2.5m/min，确保摊铺连续；并做到全幅摊铺不间断一次性成型，以保持色泽一致，粒料均匀、美观。
（3）混合料压实成型。
1）碾压组合方式--彩色沥青混合料的压实同样分初压、复压、终压三个阶段进行；初压温度应控制在130℃-145℃，终压温度不低于70℃；同时，碾压过程中应按"紧跟、慢压、高频、低幅"的原则进行。经试验段摊铺后，确定以下的碾压组合方式。初压--由DD110重型压路机将路面静压一遍后，再带轻振进行碾压一遍初压即告结束。复压--主要工作由小型压路机来完成，RD25小型压路机对靠近路缘石处的沥青路面和喇叭口处进行有针对性的碾压，碾压的遍数视现场而定，直至压实为止。终压--待小型压路机边脚处理完毕，路面温度降低至80℃时终压开始，由DD110大型压路机静压1--2遍，如轮迹完全消除则碾压结束。
2）碾压过程中应注意的细节--为防止压路机碾压过程汇总出现的粘料现象，在铺筑试验阶段的过程中发现在压路机的水箱中加入0.15kg/m3洗衣粉对钢轮进行润滑，可以避免钢轮压路机的粘料现象。为防止彩色沥青面层手污染，碾压前须用水冲去粘附在压路机钢轮上的杂务及砂土，确定碾压设备清洁后方可允许进行碾压。碾压结束待温度冷却至常温才能开放交通。
配合比设计：由于目前没有彩色沥青混合料的级配标准和技术规范，本配合比参照GB50092-96《沥青路面施工及验收规范》中的AC-10 I级配标准及热拌沥青混合料马歇尔试验的技术指标中的城市快速路、主干路的技术指标要求进行设计。
（1）集料级配。经反复调整，得出设计值和各矿料的比例为：集料配合比--筛孔/mm:13.2,9.5,4.75,2.36,1.13,0.6,0.3,0.14.0.075；相对的技术要求为：100，100-95，75-55，58-38，43-26，33-17，24-10，16-6，9-4；相应的设计值为：100，97.2,62.5,48.0,36,4,24.7,13.3,10.4,5.6；相应的矿料的比例为：5-10mm；3-5mm；0-5mm；水泥：色粉=34：20：40：2.5:3.5。
（2）脱色沥青。按GB50092-96《沥青路面施工及验收规范》的要求进行马歇尔试验，根据不同的沥青用量与所测的物理力学指标绘制关系图，并根据厦门的热区气候和非机动车道特点，确定最佳用油量为5.8%。彩色沥青工艺在宗申集团工业园了应用，使用效果良好。
上一页
下一页
企业资讯
党团工作
微信公众号
手机网站
